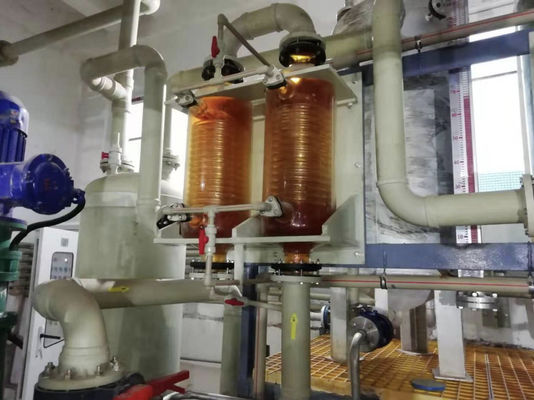

Sistema di trattamento del gas di combustione di Nox Jet Type Wet Gas Scrubber a più stadi

macchina di trattamento del gas di combustione di nox

Tipo a più stadi dispositivo del getto di trattamento del gas di scarico dell'ossido di azoto di alta concentrazione
Il dispositivo a più stadi del trattamento del gas di scarico di NOx di alta concentrazione del getto progettato dalla società è progettato e sviluppato secondo le caratteristiche del gas di scarico di NOx generato da raffinerie del metallo prezioso e di metallurgia. È adatto a trattamento del NOx ha generato estraendo le imprese metallurgiche, le raffinerie del metallo prezioso quale oro, l'argento, il platino, il palladio ed il rodio come pure sostenendo i laboratori di varie imprese.
Caratteristiche del dispositivo a più stadi di trattamento del gas di scarico di NOx di alta concentrazione del getto
Il dispositivo presenta i vantaggi di alta efficienza di purificazione, di forte realizzabilità, di bello aspetto e di piccola superficie coperta. Le fasi appropriate ed i reagenti possono essere progettati secondo il gas di scarico generato tramite il processo del proprietario.

Nel processo di raffinazione del metallo prezioso, la temperatura della reazione di rimozione dell'impurità di acido nitrico, l'oro di dissoluzione d'argento e di acqua regia di dissoluzione dell'acido nitrico ed altri processi è generalmente 80-90oc, che produrrà un gran numero di gas di scarico dell'ossido di azoto. Allo stesso tempo, dovuto l'alta temperatura della reazione, il liquido della reazione è facile da volatilizzarsi, che causerà la perdita e lo spreco acidi. Allo stesso tempo, alcuni metalli preziosi saranno trascinati nella foschia acida volatile, con conseguente perdite serie. Di conseguenza, progettiamo un separatore gassoso-liquido allo sbocco del reattore per condensare il gas di combustione allo sbocco, di modo che la foschia acida nel gas di combustione condensa e ritorna al reattore, che può efficacemente ridurre il consumo acido e la perdita di metalli preziosi.

Il gas di scarico dopo che il trattamento di condensazione entra nel serbatoio di compensazione. Il reagente dentro il serbatoio di compensazione è ossidante, che può ossidare il gas di scarico a basso costo e difficile di NOx nel gas di scarico in NO2. Un ugello di ribollimento progettato dalla nostra società è installato al fondo del serbatoio di compensazione. Questo ugello di ribollimento può altamente disperdere il gas di scarico nell'agente, stabilire completamente il contatto bifase gassoso-liquido e migliora l'efficienza dell'ossidazione. L'efficienza dell'ossidazione può raggiungere più di 95%.

Il gas di scarico dopo che il trattamento dell'ossidazione nel serbatoio di compensazione entra nella torre del getto del getto del getto. La torre del getto del getto del getto è progettata con una pompa a getto. Il gas di scarico dell'ossido di azoto è pompato nell'espulsore usando la pressione negativa generata dall'agente di circolazione ad alta velocità e mista con forza con l'agente. Una sezione del collarino è messa nell'espulsore. Dopo che l'agente con il gas di scarico dell'ossido di azoto arriva qui, sarà più ancora disperso dovuto la resistenza, l'ossido di azoto può completamente essere mescolato con il reagente per migliorare l'efficienza della reazione.
La torre è progettata con lo strato dello spruzzo e lo strato d'imballaggio. Il liquido dello spruzzo è spruzzato dall'alto al basso dalla testa di spruzzo dinamica dell'onda con la struttura speciale progettata dalla nostra società (no. di brevetto: zl2017 21869456,7). Il dispositivo presenta i vantaggi di alto rapporto gassoso-liquido, di molto tempo gassoso-liquido del contatto, della resistenza bassa e della distribuzione uniforme. Durante il movimento degli ossidi di azoto unreacted dal basso verso l'alto nella torre, uno strato del film dell'acqua sarà formato quando contattare con il liquido dello spruzzo e la reazione accadrà ancora.
L'imballaggio dell'anello di Bauer è selezionato come l'imballaggio dello strato d'imballaggio. Questo imballaggio presenta i vantaggi di grande cambiamento continuo, di grande area specifica, della resistenza bassa e di alta efficienza di separazione. Può disperdere ancora il gas di scarico e reagire con l'agente.
Il dispositivo di raffreddamento del monitoraggio di pH e del dispositivo inoltre è destinato nella torre del getto per assicurare che la reazione possa essere effettuata nelle migliori circostanze.
La struttura unica della torre del getto del getto del getto progettata dalla nostra società può completamente contattare e reagire con il gas di scarico dell'ossido di azoto e l'efficienza ad un solo stadio di purificazione può raggiungere più di 80%. Il reagente nella torre è soluzione dell'urea ed i prodotti della reazione della soluzione dell'urea e di NO2 sono azoto, anidride carbonica e l'acqua.
Il numero del getto si eleva può essere destinato secondo la concentrazione del gas di combustione del proprietario ad assicurare all'altezza dello standard il trattamento e efficacemente a ridurre il costo.
